Обследование здания перед реконструкцией: какие исходные данные нужны проектировщику
Реконструкция почти всегда меняет условия работы существующего здания. Появляются новые проемы, оборудование, перегородки, лестницы, дополнительные этажи или пристройки. Может измениться назначение помещений и нагрузка на перекрытия. Чтобы проектировать такие изменения, недостаточно старого плана БТИ или комплекта чертежей, найденного в архиве.
Проектировщику нужны данные о здании в его фактическом состоянии: из чего сделаны конструкции, какие у них размеры, насколько прочны материалы, где есть дефекты и какую нагрузку способны воспринимать существующие элементы.
Именно эти сведения должно дать обследование перед реконструкцией.
Что проектировщик должен получить после обследования
Главный результат — не перечень трещин и фотографий, а техническая основа для расчетной модели здания.
Проектировщику необходимо знать фактическую конструктивную схему, сечения колонн и балок, толщину стен и перекрытий, расположение опор, характеристики материалов и состояние узлов. Отдельно фиксируются повреждения, которые могут влиять на несущую способность.
Если планируется серьезное вмешательство в существующие конструкции, проводится комплексное обследование зданий и сооружений. Его объем привязывают к задаче реконструкции: надстройке, устройству проемов, замене перекрытий, изменению нагрузок, пристройке или другому проектному решению.
Чем точнее сформулирована будущая реконструкция, тем полезнее результаты обследования для проектировщика.
Сначала нужно определить, что собираются менять
Обследовать здание «вообще» не всегда рационально. До начала работ заказчику и проектировщику стоит обозначить предполагаемые изменения.
Например, при устройстве большого проема нужны подробные данные о конкретной стене, перекрытиях сверху и снизу, характере опирания и нагрузках. При надстройке нового этажа уже требуется оценивать несущую систему значительно шире: колонны, стены, фундаменты и грунты основания.
Если помещение переоборудуется под производство, склад или техническую площадку, отдельное внимание уделяют перекрытиям и местам установки тяжелого оборудования.
Поэтому техническое задание на обследование желательно составлять совместно с проектировщиком. Тогда инженер на объекте будет искать не только дефекты, но и конкретные параметры, необходимые для будущих расчетов.
Какие документы собирают до выезда
Архивная документация помогает понять, как здание было задумано и построено. Обычно запрашивают технический паспорт, планы БТИ, проектные и рабочие чертежи, исполнительные схемы.
Полезны также сведения о предыдущих ремонтах, усилениях и перепланировках, результаты старых обследований, материалы инженерно-геологических изысканий и информация об авариях или повреждениях.
Но старый проект нельзя автоматически принимать за описание существующего здания. За десятки лет могли появиться новые проемы, демонтированные стены, усиления, дополнительное оборудование и другие изменения.
Поэтому документацию используют как отправную точку, а основные параметры проверяют на объекте.
Фактическая геометрия и конструктивная схема
Одни из самых востребованных проектировщиком материалов — обмерные чертежи.

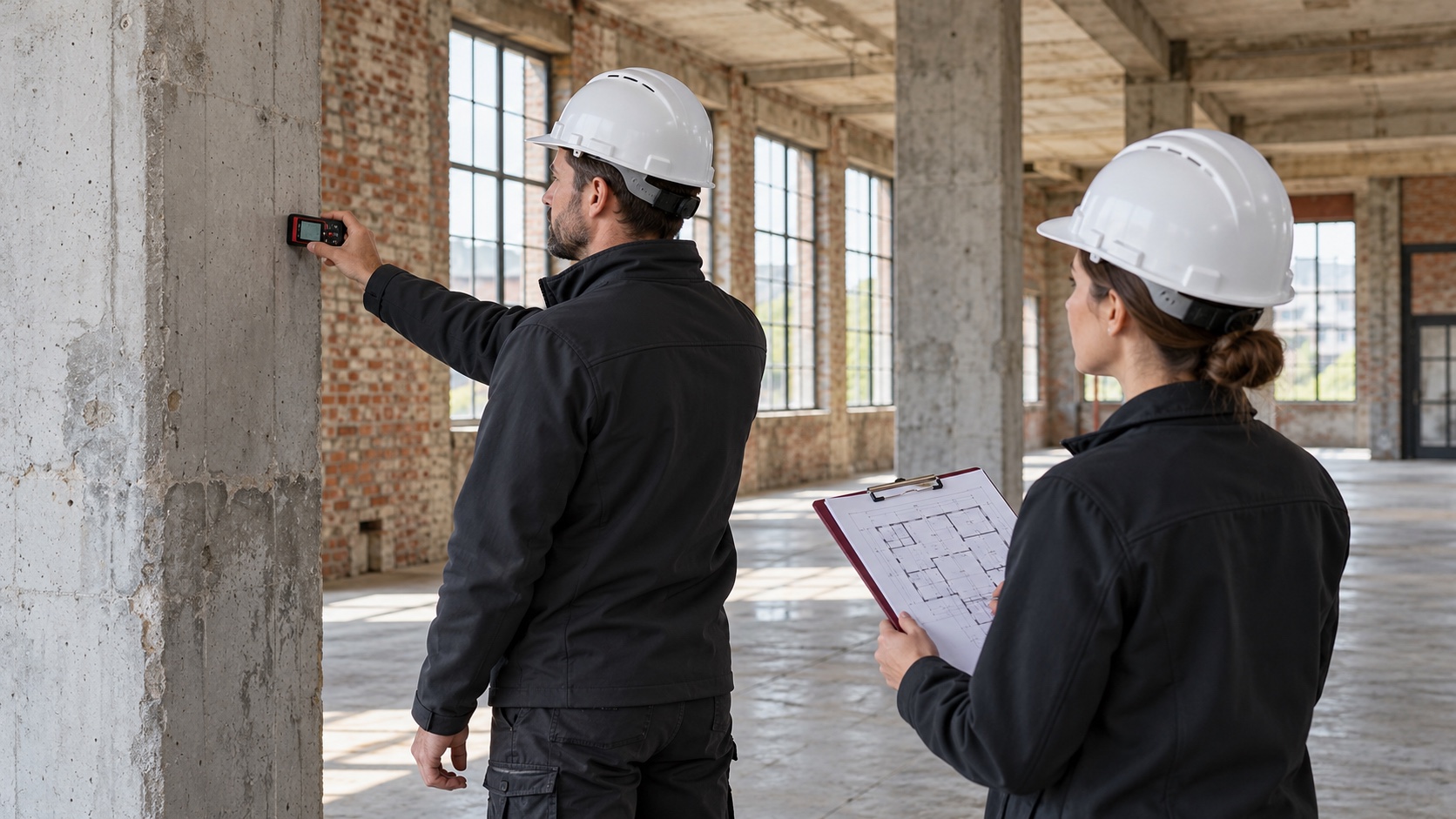

В ходе обследования уточняют размеры пролетов, высоты этажей, сечения колонн и балок, толщину стен и перекрытий. Фиксируют расположение несущих конструкций, лестниц, шахт, проемов и других элементов.
Особенно ценны данные о том, как конструкции соединены между собой. Даже правильный размер балки мало что говорит без понимания ее опирания и устройства узла.
При сложной геометрии могут применяться геодезические измерения или лазерное сканирование. Это удобно для зданий с большим количеством помещений, производственных корпусов, исторических объектов и сооружений, которые неоднократно перестраивались.
На выходе проектировщик получает не предполагаемую, а фактическую схему объекта.
Из чего сделаны конструкции и в каком они состоянии
Следующий блок исходных данных — характеристики материалов.
Для железобетона определяют прочность бетона, а при необходимости — расположение и параметры арматуры. Для металлических конструкций уточняют сечения элементов, соединения, наличие коррозии и фактическую толщину металла. Для кирпичной кладки оценивают состояние стены и прочностные характеристики материалов.
Не все можно определить с поверхности. Поэтому выполняют локальные вскрытия, инструментальные измерения и лабораторные испытания.
Объем таких работ назначают не по принципу «чем больше, тем лучше». Проверяются параметры, которые действительно нужны для расчетов и принятия проектных решений.
Например, если предполагается устройство проема в железобетонной стене, проектировщику требуется информация не только о толщине стены, но и о схеме ее армирования.
Что нужно знать о дефектах и деформациях
Трещина сама по себе еще не является исходными данными для проекта. Нужно зафиксировать ее положение, раскрытие, протяженность и понять, влияет ли повреждение на работу конструкции.
То же относится к прогибам балок, коррозии металла, разрушению защитного слоя бетона, замачиванию стен и другим дефектам.
Повреждения наносят на схемы и связывают с конкретными конструкциями. При необходимости проводят дополнительные измерения и поверочные расчеты.
Для проектировщика принципиальна не только фраза «состояние ограниченно работоспособное», а ее практическое продолжение: какой элемент имеет недостаточный запас, что ограничивает его использование и потребуется ли усиление при планируемой реконструкции.
Фундаменты и грунты нельзя оставлять за рамками
Если реконструкция увеличивает нагрузку на здание, состояние надземных конструкций — только часть задачи.
При надстройке этажей, установке тяжелого оборудования или значительном изменении конструктивной схемы проектировщику могут понадобиться сведения о фундаментах: тип, размеры, глубина заложения, материал и состояние.
Для этого выполняют шурфы и необходимые измерения. В отдельных случаях требуется уточнение характеристик грунтов основания.
Особенно внимательно фундамент проверяют при наличии трещин, перекосов, неравномерных осадок и других признаков деформации здания.
Без этих данных невозможно корректно ответить на главный вопрос: сможет ли существующее основание воспринять нагрузки после реконструкции.
Нагрузки тоже относятся к исходным данным
Необходимо разобраться не только с самим зданием, но и с тем, как оно используется.
Проектировщику нужны сведения о размещении оборудования, складируемых материалах, инженерных установках и других постоянных или временных нагрузках.
Например, техническая установка массой несколько тонн может влиять на расчет сильнее, чем новая перегородка. При реконструкции промышленного объекта дополнительно учитывают вибрацию и особенности технологического процесса.
Отдельно фиксируется планируемая эксплуатация помещений. Офис, архив, торговый зал, склад и производственная зона создают разные условия работы конструкций.
Инженерные системы тоже проверяют заранее
При комплексной реконструкции приходится учитывать вентиляцию, отопление, водоснабжение, канализацию, электроснабжение и другие сети.
Проектировщику требуется понимать, где проходят существующие коммуникации, какое оборудование установлено и какие участки придется переносить.
Это особенно актуально при устройстве новых шахт, технических помещений и проемов. Проектное решение может выглядеть удачным на плане, но оказаться невыполнимым из-за действующих коммуникаций.
Поэтому данные по инженерным системам лучше собирать одновременно с информацией о строительных конструкциях.
Как должны выглядеть результаты обследования
Хорошее техническое заключение позволяет проектировщику использовать данные практически без дополнительных догадок.
В нем нужны обмерные схемы, описание конструктивной системы, результаты измерений и испытаний, характеристики материалов, ведомость дефектов и фотофиксация с понятной привязкой к объекту.
Если проводились вскрытия, их места также отмечают на схемах. При выполнении поверочных расчетов приводят исходные параметры и результаты оценки несущей способности.
В выводах должны быть обозначены ограничения для реконструкции и участки, где потребуется ремонт, усиление или дополнительная проверка.
Формулировка «реконструкция возможна» сама по себе проектировщику почти ничего не дает. Нужны измеряемые характеристики, на которые можно опереться при расчете.
Что делать, если старых чертежей нет
Для зданий старой постройки это обычная ситуация.
Отсутствие проекта не означает, что обследование провести невозможно. Просто увеличивается объем натурных работ. Конструктивную схему восстанавливают по результатам осмотра и обмеров, материалы исследуют инструментально, а скрытые узлы уточняют вскрытиями.
Такая работа может занять больше времени, зато проектировщик получает сведения о реальном объекте, а не пытается восстановить его конструкцию по типовым решениям соответствующего периода.
Что чаще всего приходится уточнять уже во время проектирования
Проблемы появляются, когда обследование заказывают отдельно от будущей задачи.
Например, в отчете указана прочность бетона, но не определено армирование стены, где затем решили сделать проем. Или обследованы перекрытия, но ничего не известно о фундаменте, хотя реконструкция предусматривает надстройку.
Еще одна распространенная проблема — отсутствие привязки дефектов и результатов измерений к конкретным осям и отметкам здания.
Избежать повторных выездов помогает простое правило: до обследования проектировщик должен сообщить, какие изменения планируются и какие данные нужны ему для расчета.
Тогда техническое заключение становится не формальным документом, а рабочей основой проекта реконструкции.
Вопросы и ответы
Старые чертежи полезны, но их недостаточно. Фактическая геометрия, материалы и конструктивная схема могли измениться за время эксплуатации. Эти параметры проверяют непосредственно на объекте.
Состав зависит от будущих изменений. Это могут быть фундаменты, стены, колонны, балки, перекрытия, кровля и другие элементы, которые будут затронуты реконструкцией или получат дополнительную нагрузку.
Не всегда. Вскрытия выполняют там, где нужный параметр нельзя достоверно определить визуально или неразрушающими методами. Например, может потребоваться уточнение армирования или устройства скрытого узла.
Фактическую конструктивную схему можно восстановить по результатам обмеров, инструментального обследования и локальных вскрытий. Просто объем натурных исследований будет больше.
Лучший результат получается, когда задача формируется с участием проектировщика реконструкции. Он заранее определяет, какие характеристики существующего здания потребуются для расчетов и разработки проектных решений.
