Обследование фундамента георадаром: что можно узнать без шурфов и где метод имеет ограничения
Когда чертежи потеряны, фундамент скрыт отделкой или вскрывать грунт по всему периметру нельзя, георадар дает возможность получить данные без сплошной проходки шурфов. Метод помогает уточнить строение подземной части здания, найти аномальные зоны и выбрать места для дальнейшей проверки. Но он не заменяет прямой доступ там, где нужно определить прочность материала, свойства грунта или подтвердить геометрию для расчета.
Что можно узнать без сплошного вскрытия
Георадар регистрирует отражения электромагнитного сигнала от границ между материалами и неоднородностями. При обследовании фундамента это позволяет прослеживать скрытые элементы со стороны доступных поверхностей и прилегающего грунта.
В зависимости от конструкции и условий можно уточнить положение фундаментных лент и плит, глубину отдельных границ, наличие ростверков и других заглубленных элементов, старых оснований и коммуникаций. Метод применяют и для поиска пустот, зон разуплотнения, участков с отличающейся влажностью и других аномалий рядом с фундаментом или под плитой.
Если задача связана с трещинами и осадками здания, георадар полезен как часть общей диагностики. Он помогает проверить, есть ли под поврежденной зоной изменения в основании, скрытая траншея или полость.
Когда георадар особенно полезен
Метод часто выбирают при реконструкции и капитальном ремонте, когда исходные чертежи неполные, а проектировщику нужно понять существующую схему подземной части. Он удобен на действующих объектах, где вскрытия мешают эксплуатации.
Еще один типичный случай — подготовка шурфования. Сначала профилированием выделяют характерные и подозрительные зоны, а контрольный доступ назначают там, где он даст максимум информации.
Для подобных задач выполняют георадарное обследование, совмещая полевые измерения с анализом конструкции и исходной документации.

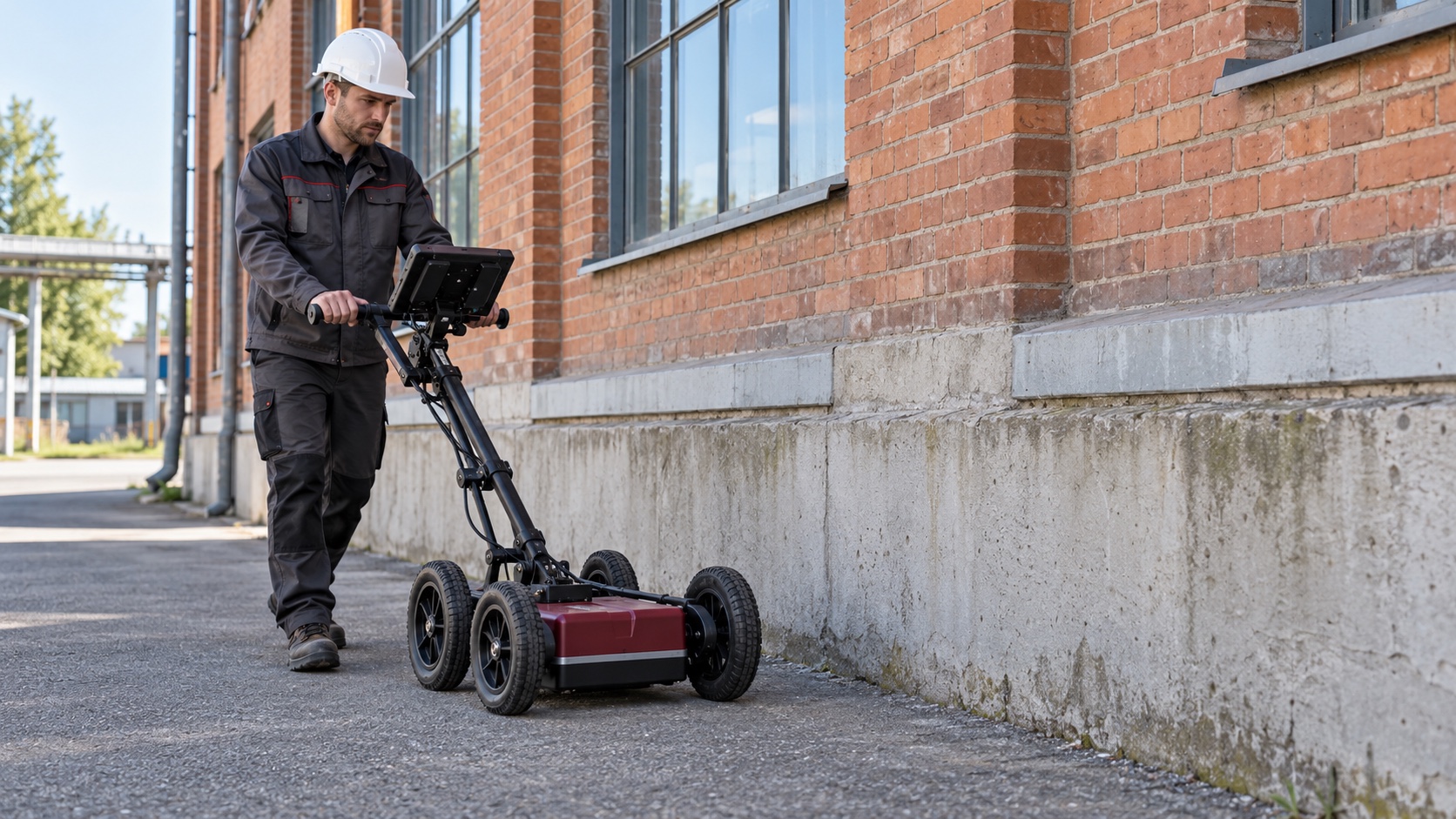

Как проходит обследование
До выезда формулируют инженерный вопрос. «Посмотреть фундамент» — слишком широкая задача. Нужно определить, требуется ли найти контур, проверить глубину, исследовать основание под плитой, обнаружить пустоты или выбрать место для шурфа.
Затем изучают чертежи, планы подвала, сведения о перестройках и инженерных сетях. На объекте выбирают доступные поверхности и линии сканирования. Чем сложнее геометрия, тем важнее пересекающиеся профили и привязка измерений к плану здания.
После полевых работ данные обрабатывают и сопоставляют. В отчете показывают прослеживаемые границы и аномалии, а также зоны, где сигнал не позволяет сделать уверенный вывод. Известный размер или контрольное вскрытие можно использовать для уточнения интерпретации.
Что георадар не определяет напрямую
Главное ограничение в том, что прибор видит электромагнитные контрасты, а не «паспорт» конструкции. По одному профилю нельзя определить фактический класс и прочность бетона, степень коррозии арматуры или физико-механические характеристики грунта.
Не всегда удается достоверно увидеть и всю геометрию фундамента. Подошва может давать слабый отклик, находиться глубже рабочей зоны или плохо отличаться от окружающей среды. В такой ситуации корректнее зафиксировать ограничение, чем дорисовывать предполагаемую границу.
Для расчета несущей способности могут понадобиться шурфы, отбор образцов, испытания материалов, инженерно-геологические данные и поверочный расчет. Георадар делает программу обследования точнее, но не подменяет эти работы.
Почему условия грунта меняют результат
Глубина исследования не является постоянной характеристикой прибора. Сухой песчаный грунт и влажная глина проводят сигнал по-разному. В водонасыщенных и электропроводящих средах он затухает быстрее, поэтому глубинные границы различаются хуже.
Помехи создают металлические конструкции, плотное армирование, инженерные сети и оборудование. В подвалах доступ могут ограничивать перегородки, стеллажи или отделка. Это учитывают при составлении программы.
Поэтому хороший отчет показывает и найденные объекты, и границы применимости результата.
Заменяет ли георадар шурфы
Полностью — не всегда. Зато он позволяет отказаться от части случайных вскрытий и перейти к адресным. Это особенно ценно, если доступ к фундаменту сложный, здание эксплуатируется или восстановление отделки и благоустройства дорого.
Шурф в таком случае назначают там, где нужно подтвердить конкретный вопрос: геометрию подошвы, состояние материала или состав основания.
Георадар показывает картину по профилям и помогает выбрать точки, а шурф дает прямой доступ к конструкции и грунту.
Что должно быть в результате обследования
Полезный отчет содержит схему пройденных профилей, привязку к плану здания, интерпретацию радарограмм, предполагаемые границы фундамента и отмеченные аномалии. Отдельно указывают степень уверенности и ограничения.
Если работа выполняется для реконструкции или усиления, результат должен отвечать на вопросы проектировщика: какие элементы подтверждены, где нужна дополнительная проверка и какие данные нельзя получить георадаром. Тогда обследование становится основой для инженерного решения, а не просто набором изображений.
Вопросы и ответы
Часто можно оценить положение отражающих границ, если условия грунта и доступ позволяют уверенно проследить сигнал. Иногда требуется калибровка по известной точке.
Для некоторых задач да, но при подтверждении геометрии, состояния материала и характеристик грунта контрольное вскрытие может оставаться необходимым.
Выраженные полости и неоднородности могут формировать заметные аномалии. Возможность увидеть конкретную трещину зависит от ее размера, ориентации и глубины.
Одной георадарной съемки недостаточно. Нужны данные о конструкции, материалах, грунтах и нагрузках, а затем расчет.
